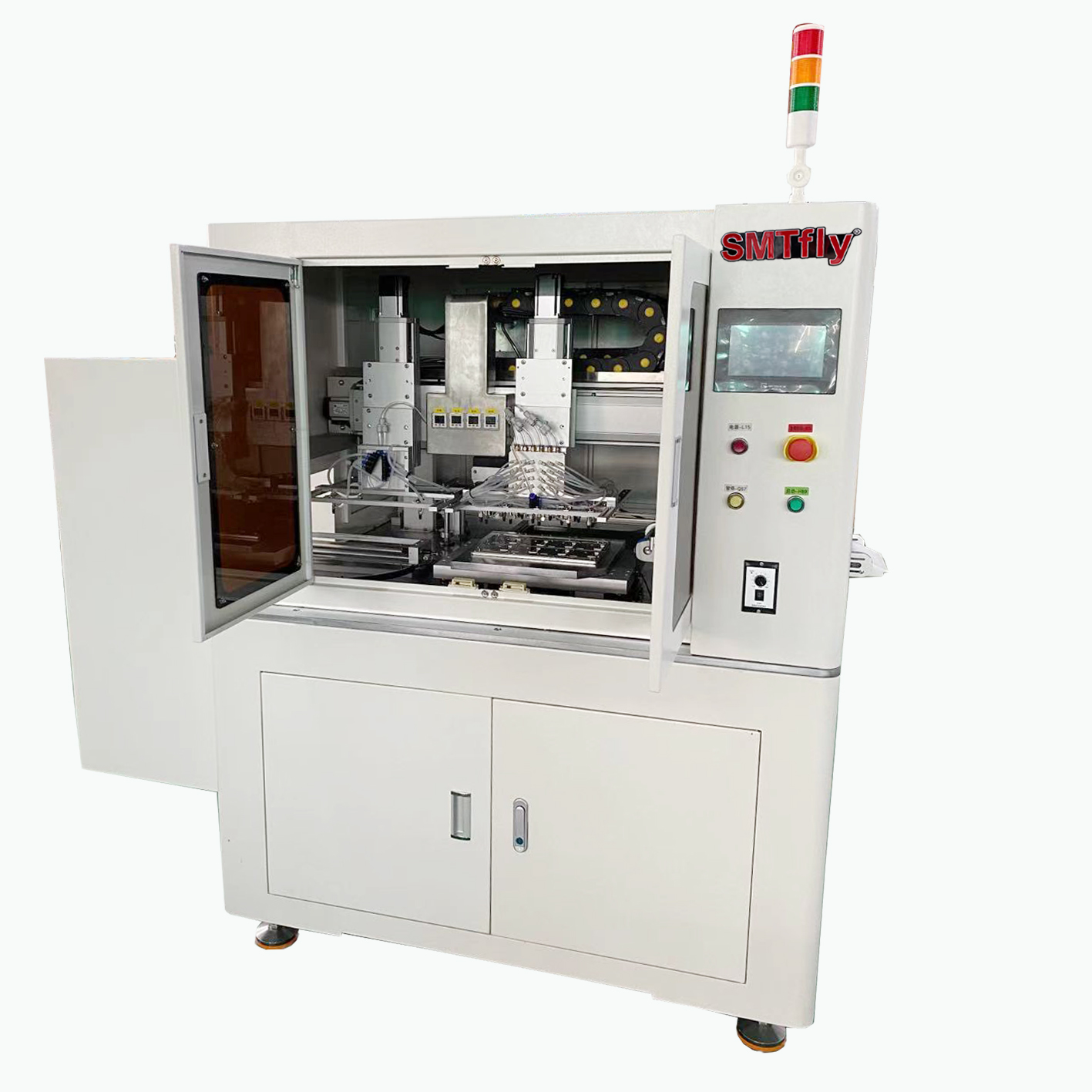

PC全自動走刀分板機
PC全自動走刀分板機
詳情說明 / Details


機器特點:

1. 機器和上板機和軌道組合,獨立自動分板

2. 也可在線分板,速度快,省人工

3. 分板后自動抓取到皮帶線

4. 可選配擺盤機,自動擺到料盒

5. 數控調節,無需人工手動調刀

機器規格: 分板精度:0.05mm 切割速度:300mm/s 分板厚度:0.6-2.0mm

分板最大尺寸:350mm*350mm

機器重量:1100kg

機器尺寸:1300*1200*1700mm

功率:2000W ,220v 工作氣壓:4-6Mpa

1、軌道進料或上板機進料,線路板感應指定開關。

2、分板機將開始運行,若線路板未到指定正確的位置,機器將報警并停止運行,需人工修正。

3、線路板到指定位置后機械手夾取板,然后送料進。(由步進馬達控制,數據根據PCB可設置)

4、切割刀具開始運行,通過下直刀固定,上圓刀走動,來將PCB板分離。板不動刀動,防止元器件損傷。

5、產品輸送帶開始運行,產品分割完成后,輸送帶即刻停止,保證產品停留在輸送帶上,人工或機械手將完工產品取走。

6、機器完成一個工作流程。

適用范圍:

適用于LED行業、SMT行業、各類電子行業、使用電路板的各行業。
