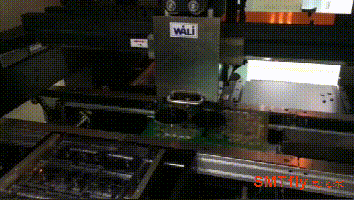

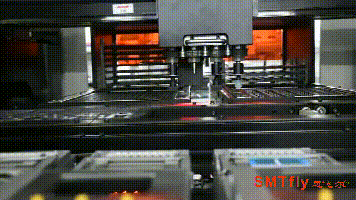

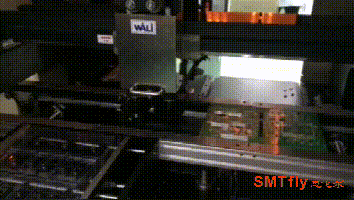

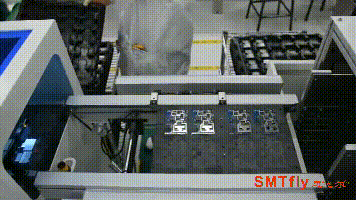

屏蔽蓋貼裝機適用于生產無線終端設備（手機、model、路由器、無人機主板、車載GPS主板等）的SMT線尾，爐前/爐后通用，替代人工進行屏蔽蓋貼裝扣壓、貼模切料、讀條碼等工作。
產品特點：
1、屏蔽罩貼裝機適合單面或雙面最多4種盤式物料或6種模切件的貼裝，速度快，穩定性好
2、可放在爐前/爐后貼裝屏蔽蓋，節省上料人力，提升產能，提高產品品質；
3、可兼容有載具及無載具PCB板貼裝屏蔽蓋；
4、雙邊供料，四到六個盤式送料器工位，盤式送料器有２～１０盤多種選擇，以適應不同產品需求，與生產線對接實現線式生產；
5、高效的多軸工作頭：6個真空吸嘴，貼裝速度可達2.5S/PCS，合格率≥99.8%；
6、屏蔽蓋自動貼裝機有高精密傳動定位系統：采用進口設備流行的線性伺服馬達，光柵尺，閉環控制。大幅提高了速度，精度，穩定性和設備壽命；
 7、可增加適用編帶料、標簽貼裝及二維碼掃描等功能，從而使設備能進行多樣化的生產，為客戶提供便捷的生產模式；
 8、自帶2D條碼讀取功能:貼完標簽后自動讀取條碼；
 9、屏蔽罩貼裝機可改為異形元件插件機用途。
產品參數：

基本配置	標準送料平臺；皮帶式三段傳輸；6個貼裝頭； MK相機；零件識別相機； XY軸線性馬達、光柵尺； THK直線導軌
貼裝精度	重復定位：±0.01MM ,  位置精度：±0.03MM  3sigma
貼裝速度	屏蔽罩貼裝機的貼裝速度：2.5 s /屏蔽蓋
合格率	合格率≥99.8%
屏蔽蓋尺寸	最?。?*5*0.04（MM）最大：75*75*0.2（MM）
TRAY來料尺寸	寬度范圍：152MM-255MM 長度≤320MM
PCB尺寸	最小：50*50（MM），最大：320*210（MM），厚度〈5MM
PCB夾邊最大寬度	〉3MM
軌道接口	SMEMA
治具回流裝置	預留治具回流裝置通道
供料器（數量選配）	多盤送料器（10盤），雙盤供料器 ，卷裝標簽供料器，卷裝導熱硅膠片供料器
編帶屏蔽蓋送料器	支持屏蔽蓋編帶送料器
定位方式	MARK定位及機器視覺定位
貼裝頭數量	屏蔽蓋貼裝機有6個貼裝頭，可貼裝6種以內物料
主機尺寸	1200X1330X1660MM（長*寬*高） 含傳輸軌道
多盤供料器尺寸	320*910*800MM（長*寬*高）（尾部突出主機430MM）
電源	單相交流200~240V   50/60HZ 10A 3.3KWH
氣壓	干燥空氣0.45-0.6M pa
設備重量	屏蔽蓋貼裝機重約1600 kg
軟件管理	可與MES系統及MTS工具對接，自帶換線WI功能，反向防呆功能
擴展功能	屏蔽蓋自動貼裝機也可貼標簽，貼導熱棉，貼模切件
其它：	針對所有通訊產品屏蔽蓋的貼裝，兼容性更強
